Las juntas para bridas son elementos de estanqueidad estática diseñados para sellar la unión entre dos bridas y evitar fugas de líquidos, gases o vapores en instalaciones industriales.
Su función es adaptarse a las pequeñas irregularidades de las superficies de contacto y generar un cierre fiable cuando se aplica la carga de apriete adecuada mediante los tornillos de la brida. La elección del material, el espesor y el formato de la junta depende del fluido, la temperatura, la presión de trabajo, el tipo de brida y las condiciones reales de montaje.
Técnicamente, las juntas para bridas se definen según el tipo de brida, la geometría de la junta y la norma dimensional aplicable.
Juntas para bridas con resalte
(Raised Face – RF / tipo IBC)
Son juntas diseñadas para trabajar sobre la zona elevada de la brida, quedando normalmente alojadas dentro del círculo de tornillos. Por este motivo, en su formato más habitual no incorporan taladros para los tornillos: el diámetro exterior de la junta queda centrado dentro del círculo de pernos. Son habituales en sistemas de tubería industrial donde se requiere una estanqueidad fiable con una carga de apriete concentrada sobre la superficie de sellado.
Juntas para bridas planas
(Flat Face / Full Face – FF)
Cubren toda la cara de la brida e incorporan los taladros para el paso de los tornillos.
Se utilizan cuando se necesita repartir la carga de apriete sobre una superficie mayor o en bridas de materiales con menor resistencia mecánica, como algunos plásticos, composites o fundiciones.
La fabricación puede realizarse según normas dimensionales internacionales o bajo plano específico del cliente, en función del tipo de brida, la presión de trabajo y las condiciones de servicio:
Dependiendo de la aplicación, estas juntas pueden fabricarse en caucho compacto o con inserción textil, cartón comprimido libre de amianto, PTFE, grafito expandido, materiales espirometálicos u otros materiales técnicos según fluido, temperatura, presión y condiciones de montaje.
Técnicamente, las juntas para bridas se definen según el tipo de brida, la geometría de la junta y la norma dimensional aplicable.
Juntas para bridas con resalte
(Raised Face – RF / tipo IBC)
Son juntas diseñadas para trabajar sobre la zona elevada de la brida, quedando normalmente alojadas dentro del círculo de tornillos. Por este motivo, en su formato más habitual no incorporan taladros para los tornillos: el diámetro exterior de la junta queda centrado dentro del círculo de pernos. Son habituales en sistemas de tubería industrial donde se requiere una estanqueidad fiable con una carga de apriete concentrada sobre la superficie de sellado.

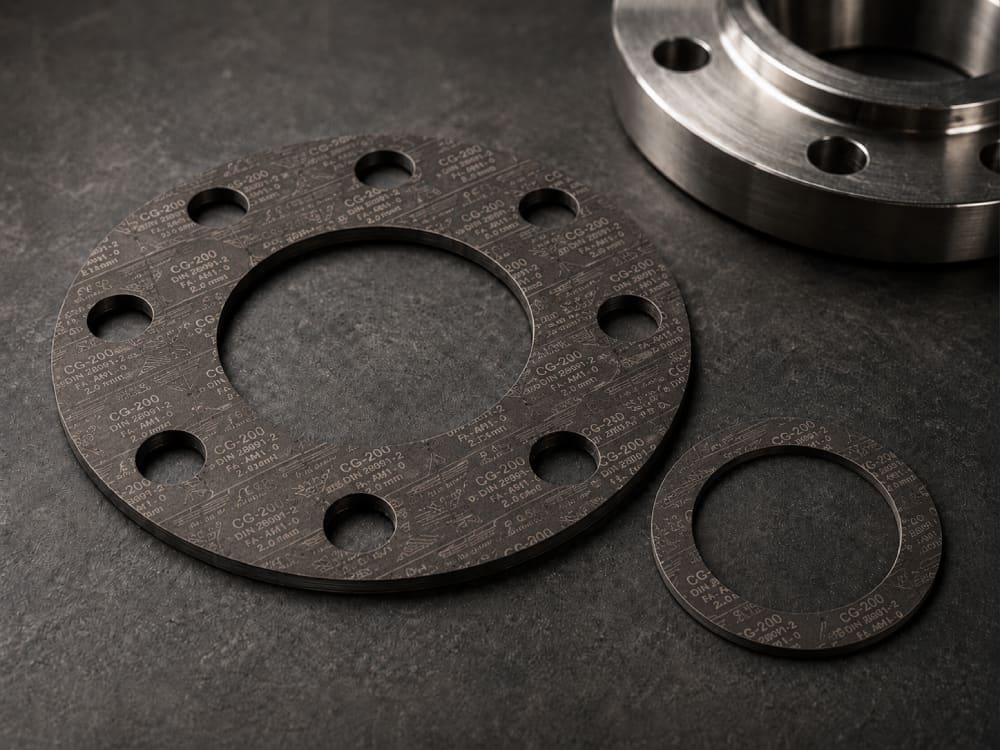

Juntas para bridas planas
(Flat Face / Full Face – FF)
Cubren toda la cara de la brida e incorporan los taladros para el paso de los tornillos. Se utilizan cuando se necesita repartir la carga de apriete sobre una superficie mayor o en bridas de materiales con menor resistencia mecánica, como algunos plásticos, composites o fundiciones.
La fabricación puede realizarse según normas dimensionales internacionales o bajo plano específico del cliente, en función del tipo de brida, la presión de trabajo y las condiciones de servicio:
Dependiendo de la aplicación, estas juntas pueden fabricarse en caucho compacto o con inserción textil, cartón comprimido libre de amianto, PTFE, grafito expandido, materiales espirometálicos u otros materiales técnicos según fluido, temperatura, presión y condiciones de montaje.
Las juntas para bridas se utilizan en instalaciones industriales donde es necesario asegurar la estanqueidad entre tramos de tubería, válvulas, bombas, depósitos, intercambiadores u otros equipos conectados mediante bridas.
Son habituales en redes de agua, aire comprimido, vapor, gases, calefacción, refrigeración, fluidos de proceso y circuitos auxiliares. En función del fluido, la presión y la temperatura de trabajo, pueden fabricarse en caucho, cartón comprimido, PTFE, grafito expandido u otros materiales técnicos.
En aplicaciones más exigentes, como industria química, petroquímica, energía, tratamiento de aguas o mantenimiento industrial, la selección correcta del material y del espesor de la junta es clave para evitar fugas, pérdidas de presión o deterioro prematuro del cierre.
Fabricamos según plano, muestra o especificación técnica.
Adaptamos materiales y procesos a las exigencias reales de tu aplicación.
Fabricación de juntas para bridas normalizadas DIN/EN y ASME/ANSI, así como juntas especiales bajo plano, muestra o especificación técnica.
Juntas interiores al círculo de tornillos para bridas con resalte, juntas full face con taladros, juntas especiales para caras macho-hembra, ranuradas u otras configuraciones.
Fabricación mediante plotter de corte con cuchilla oscilante, chorro de agua, troquelado o mecanizado, seleccionando el proceso más adecuado según el material, el espesor, la geometría y la cantidad requerida.
Caucho compacto o con inserción textil, cartón comprimido, PTFE, grafito expandido, materiales espirometálicos y otros materiales técnicos según aplicación.
El uso de juntas para bridas normalizadas y a medida aporta fiabilidad en instalaciones industriales donde es necesario asegurar la estanqueidad entre tuberías, válvulas, bombas, depósitos u otros equipos conectados mediante bridas.
Permiten realizar operaciones de montaje, desmontaje y mantenimiento sin dañar las superficies de asiento, siempre que se seleccione correctamente el material, el espesor y el formato de junta. Según la aplicación, pueden fabricarse en elastómeros como EPDM, NBR o FKM para agua, aire, gases o determinados fluidos industriales, así como en PTFE, cartón comprimido o grafito expandido para aplicaciones con mayores exigencias químicas, térmicas o de presión.
Además, la posibilidad de fabricación mediante plotter de corte con cuchilla oscilante, chorro de agua, troquelado o mecanizado permite obtener piezas bajo plano para bridas especiales, antiguas o fuera de norma.
Consulte con nuestro equipo técnico para valorar el material, el espesor y el formato de junta más adecuados para su aplicación.
Las juntas industriales son componentes críticos en prácticamente cualquier instalación que requiera estanqueidad o aislamiento.
¿Necesitas una solución a medida?
Cuéntanos tu necesidad y nuestro equipo técnico te responderá a la mayor brevedad.
Respuesta rápida y personalizada
Asesoramiento técnico experto
Soluciones 100% adaptadas a tu aplicación
¿Qué espesor es mejor para sellar una brida de tubería?
El espesor adecuado depende del material de la junta, la presión de trabajo, el estado de las caras de la brida y la carga de apriete disponible. Como criterio general, conviene utilizar el menor espesor que permita compensar correctamente las irregularidades de la superficie, evitando espesores excesivos que puedan aumentar el riesgo de deformación o extrusión. En aplicaciones industriales son habituales espesores de 1,5 mm, 2 mm, 3 mm o superiores, según el caso.
¿Son aptas estas juntas para vapor saturado?
No todos los materiales son adecuados para vapor saturado. Para este tipo de aplicación suelen emplearse materiales específicos como grafito expandido o cartones comprimidos aptos para vapor, siempre en función de la presión, la temperatura y las condiciones reales de servicio. No se recomienda seleccionar el material únicamente por la geometría de la junta: es necesario validar la compatibilidad térmica y química del material.
¿Necesito pagar un molde para pedir juntas planas de goma a medida?
No necesariamente. Aunque muchas piezas de goma moldeada requieren molde, las juntas planas de goma pueden fabricarse en muchos casos mediante corte a partir de plancha, sin necesidad de molde específico. Según el material, el espesor, la geometría y la cantidad requerida, pueden fabricarse mediante plotter de corte con cuchilla oscilante, chorro de agua, troquelado o mecanizado. Para series largas o geometrías repetitivas, puede valorarse el uso de troquel u otro utillaje si resulta más adecuado por coste, plazo o repetitividad.
Plano
Muestra
Especificación técnica
✓ Fabricamos juntas para bridas según plano o especificación técnica.
También podemos estudiar muestras físicas cuando permitan definir correctamente la geometría, el material y las condiciones de trabajo.
Selecciona la familia de junta más adecuada cuando la aplicación requiere mayores prestaciones químicas, térmicas o mecánicas.

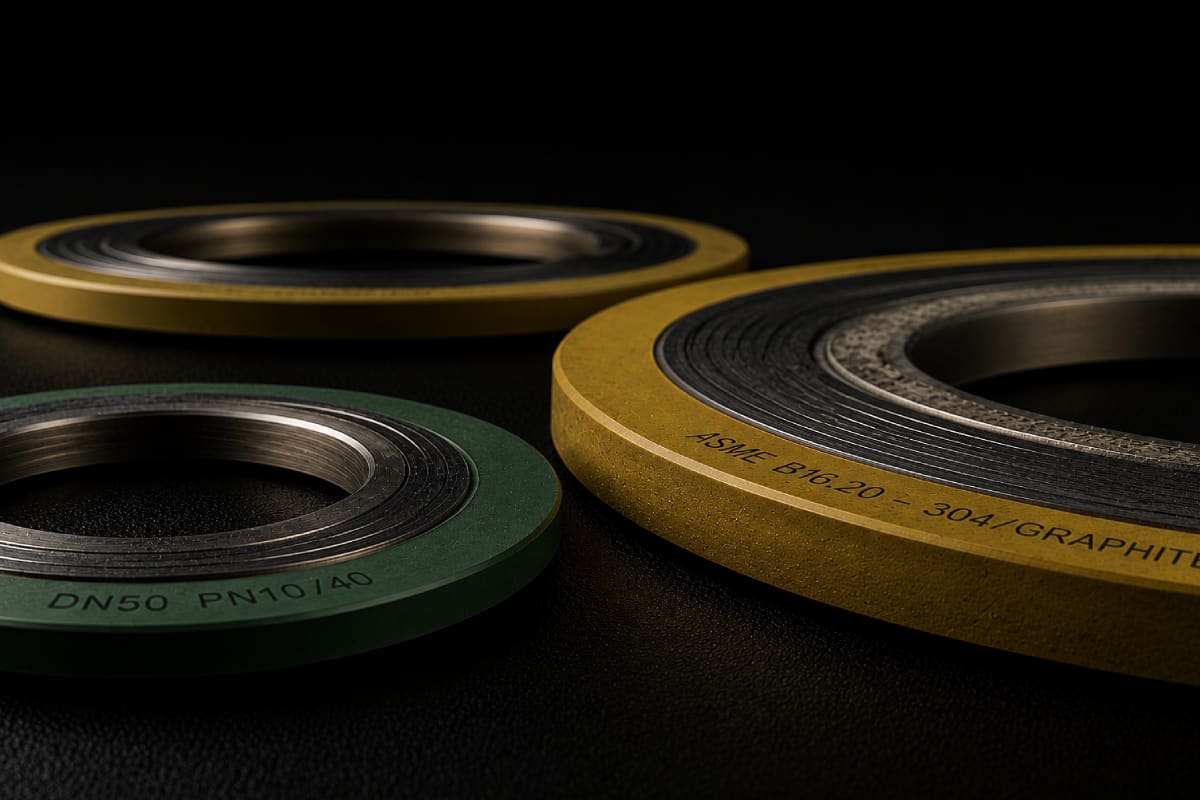

Juntas espirometálicas para bridas sometidas a presión, temperatura elevada o medios de proceso exigentes

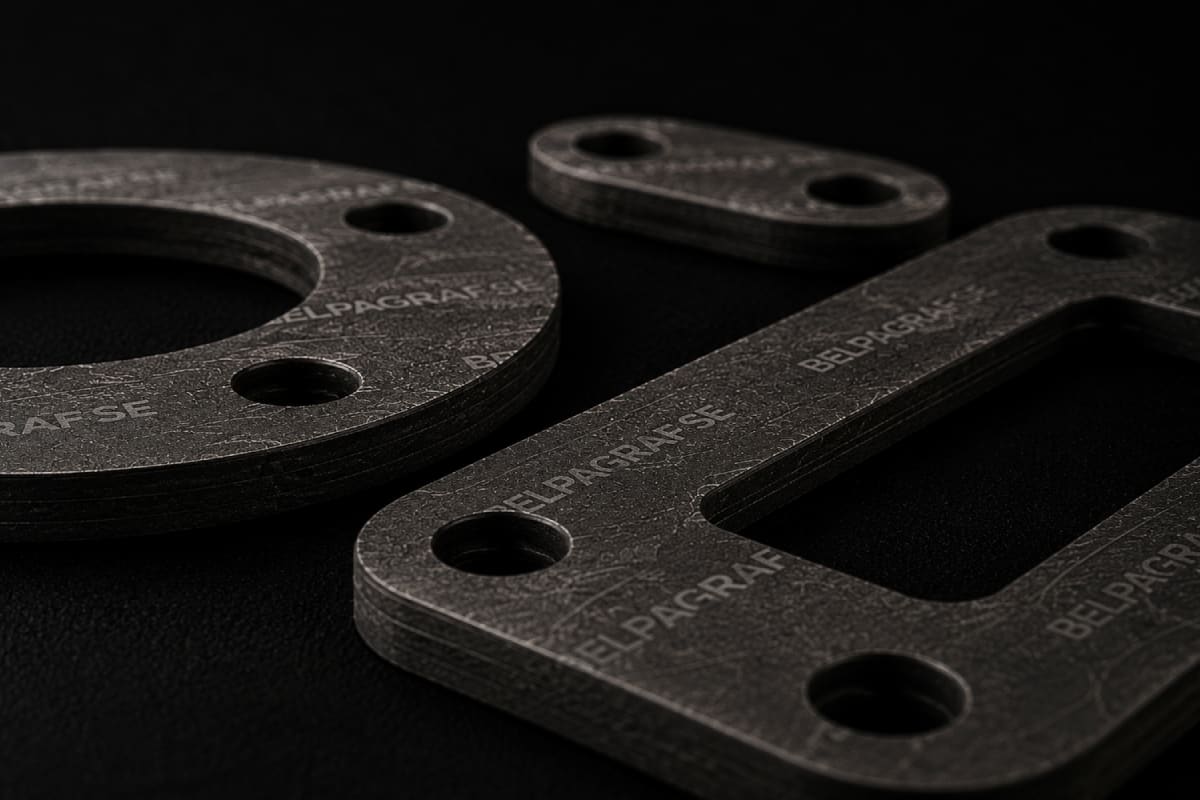

Juntas de grafito para vapor, altas temperaturas y aplicaciones industriales exigentes.
Juntas de PTFE para aplicaciones con alta resistencia química o requisitos de baja adherencia.
